Die Sensorsockel sind unauffällige Bauteile, die eine wichtige Funktion in Kameras für Kino- und Streaming-Produktionen erfüllen. Sie sind dafür verantwortlich, den Bildsensor sicher zu halten und eine stabile Verbindung zwischen Sensor und Leiterplatte herzustellen. Um eine fehlerfreie Funktionalität der Kameras zu gewährleisten, müssen alle 847 Sensorkontakte in den Sensorsockeln korrekt ausgeführt sein.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Effiziente Qualitätskontrolle von Sensorsockeln durch Bildverarbeitungssystem
Um sicherzustellen, dass die Sensorsockel fehlerfrei sind, hat das Unternehmen EMC ein Bildverarbeitungssystem entwickelt. Dieses System ermöglicht die Überprüfung der eingesetzten Sensorsockel vor der Integration des Sensors. Dabei werden die Expertise und die Machine Vision-Komponenten der Rauscher GmbH Bildverarbeitung genutzt, um eine zuverlässige Qualitätskontrolle dieser Bauteile durchzuführen. Durch den Einsatz des Bildverarbeitungssystems können potenzielle Fehler frühzeitig erkannt und behoben werden, bevor die Kameras in den Produktionsprozess integriert werden. Dies trägt zur Gewährleistung einer hohen Produktqualität bei.
Automatisierte optische Inspektionslösung für Sensorsockel mit 847 Kontakten
Die Überprüfung der Sensorsockel ist aufgrund der großen Anzahl von 847 Kontakten eine herausfordernde Aufgabe. Eine manuelle Prüfung wäre sehr zeitaufwendig und kaum umsetzbar. Aus diesem Grund hat sich das EMC-Team nach einer automatisierten optischen Inspektionslösung umgesehen und dabei Unterstützung von den Bildverarbeitungsexperten von Rauscher erhalten.
Erfolgreiche Realisierung eines Bildverarbeitungssystems für Sensorsockel
Trotz mangelnder Erfahrung im Bereich der Bildverarbeitung konnte EMC dank der kompetenten Beratung von Rauscher ein zuverlässiges Inspektionssystem für die Prüfung der Sensorsockel erfolgreich entwickeln und in Betrieb nehmen. Dies zeigt, dass EMC in der Lage ist, sich in neue technische Bereiche vorzuarbeiten und erfolgreich komplexe Projekte umzusetzen.
Rauscher unterstützt EMC bei Auswahl und Programmierung von Bildverarbeitungskomponenten

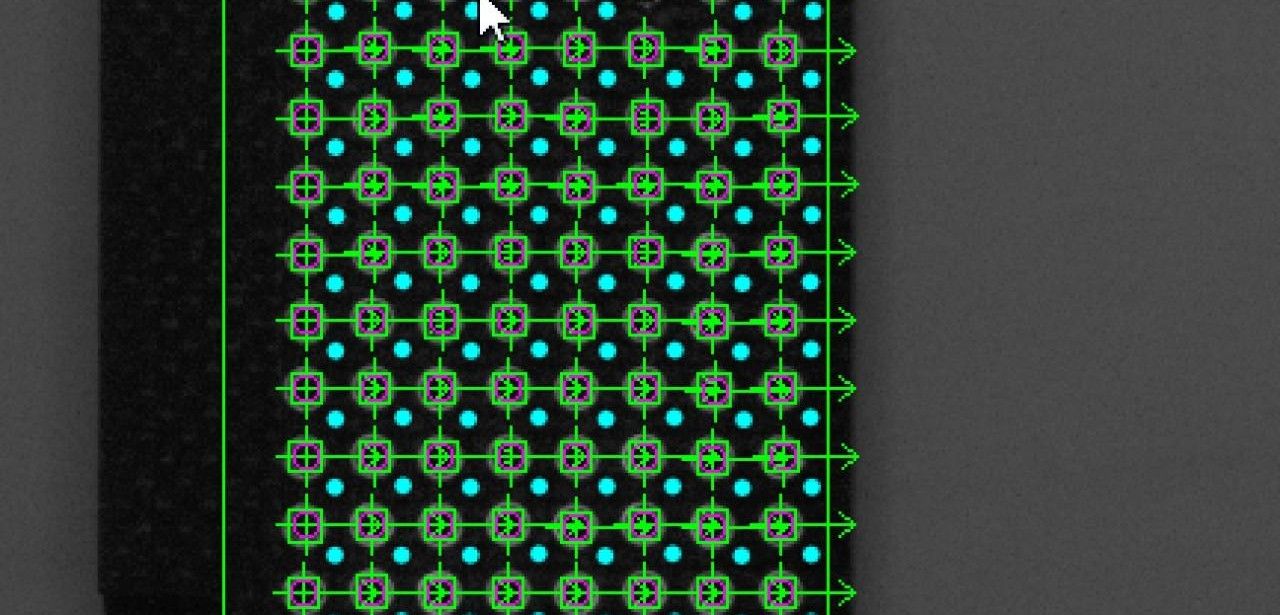

Rauscher bot EMC nicht nur Hilfe bei der Auswahl der passenden Bildverarbeitungskomponenten, sondern unterstützte sie auch bei den ersten Schritten in der Programmierung. Das entwickelte Bildverarbeitungssystem erlaubt nun die Bestimmung zusätzlicher Merkmale der Sensorsockel sowie die Erkennung von Galvanik-Rückständen.
Erfolgreicher Einsatz von Bildverarbeitungskomponenten in Sensorsockel-Prüfung
Für die Bildverarbeitung wurden hochwertige Komponenten verwendet. Dazu zählen eine USB3 Vision-Kamera vom Typ ace2 Pro von Basler, ein 1,1″ C-Mount-Objektiv von Basler und ein LED-Ringlicht von MBJ Imaging. Alle diese Komponenten wurden von Rauscher bezogen. Das System ist bereits seit mehr als einem Jahr erfolgreich im Einsatz und hat sich als zuverlässig erwiesen.
Effiziente Umsetzung der Sensorsockel-Prüfung dank Zusammenarbeit mit Rauscher
EMC hat durch die Zusammenarbeit mit Rauscher die effiziente Umsetzung eines Bildverarbeitungssystems für die Prüfung der Sensorsockel erreicht. Die gewonnenen Erfahrungen werden EMC dabei helfen, zukünftige Bildverarbeitungsprojekte erfolgreich umzusetzen. Aufgrund der positiven Erfahrungen mit Rauscher als Partner wird EMC auch zukünftig gerne auf deren Expertise und Unterstützung zurückgreifen.
