Flexibel und kompakt: Serie ZHV ermöglicht einfachen Durchfluss anpassen

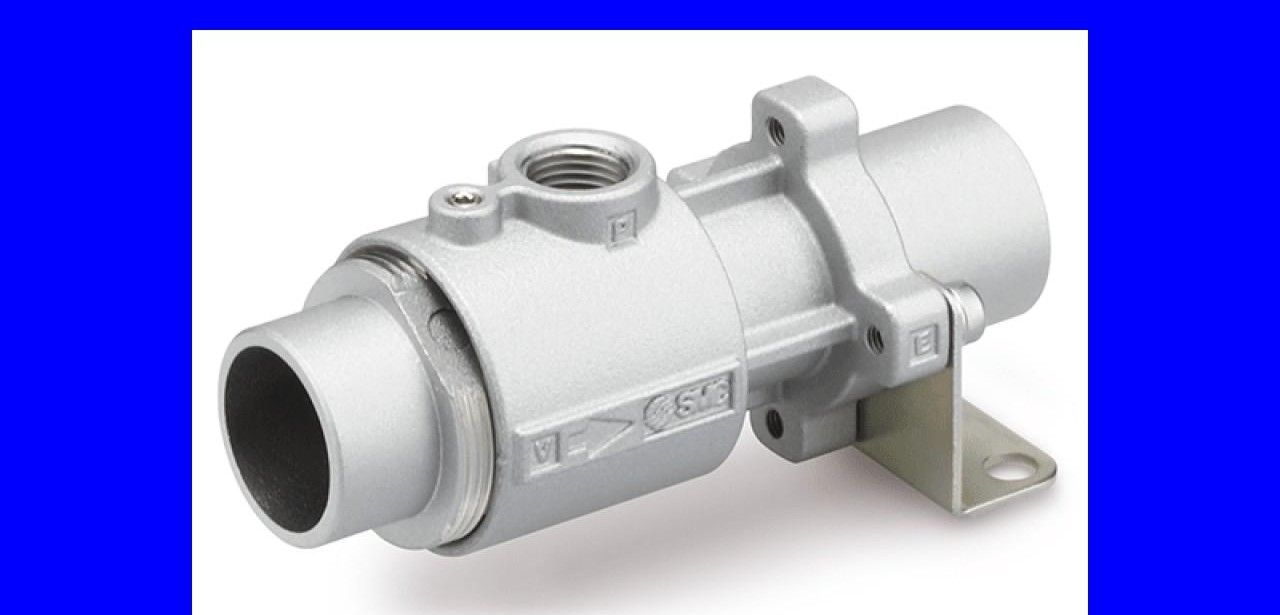

Ausblas- und Vakuumanwendungen mit hohem Durchfluss erfordern oft den Einsatz von wartungsintensiven und energiehungrigen elektrischen Kompressoren. Die Serie ZHV von SMC bietet eine energieeffiziente Lösung für diese Anforderungen. Der pneumatische Volumenstromverstärker der Serie ZHV nutzt den Coanda-Effekt, um den Durchfluss beim Ansaugen um das 3-Fache und beim Ausblasen um das 4-Fache zu verstärken. Mit einer Ansaugleistung von 520 bis 5270 l/min und einer Ausblasleistung von 670 bis 6820 l/min ermöglicht die Serie ZHV einen hohen Durchfluss bei geringem Luftverbrauch.

Energiesparender Volumenstromverstärker für vielfältige Einsatzmöglichkeiten

Die Serie ZHV umfasst einen pneumatischen Volumenstromverstärker, der sich flexibel für Ausblas- und Vakuumanwendungen einsetzen lässt. Durch einfaches Drehen der Düse kann der Durchfluss verstärkt werden. Der Coanda-Effekt ermöglicht eine Verstärkung um das 3-Fache beim Ansaugen und um das 4-Fache beim Ausblasen. Dadurch eignet sich der Volumenstromverstärker besonders gut für das Wegblasen von Wassertropfen, Absaugen von Kunststoffpartikeln und Förderbetrieb von Pellets.

Hoher Durchfluss, niedriger Luftverbrauch: Serie ZHV im Einsatz

Die Serie ZHV bietet mit ihren vier Varianten eine vielseitige Lösung für Ausblas- und Vakuumanwendungen. Je nach gewünschter Ausrichtung kann der Volumenstromverstärker entweder als Ausblasimpuls- oder Vakuumeinheit verwendet werden. Mit einer Ansaugleistung von 520 bis 5270 l/min und einer Ausblasleistung von 670 bis 6820 l/min deckt die Serie ZHV einen breiten Durchflussbereich ab. Trotz des hohen Durchflusses benötigt der Volumenstromverstärker lediglich 180 bis 1330 l/min Luft, was zu erheblichen Kosteneinsparungen und einer verbesserten Energieeffizienz führt.

Problemloses Absaugen von Partikeln durch großen Durchgangsdurchmesser

Die Serie ZHV von SMC bietet Anwendern die Möglichkeit, die Düsenposition des pneumatischen Volumenstromverstärkers einfach anzupassen, um den Durchfluss flexibel an ihre spezifischen Anforderungen anzupassen. Durch Drehen gegen den Uhrzeigersinn wird der Durchfluss erhöht und das Vakuum verstärkt. Durch Drehen im Uhrzeigersinn wird dieser Effekt umgekehrt. Der große Durchgangsdurchmesser von 13 bis 42 mm ermöglicht außerdem das problemlose Absaugen von Spänen und anderen Partikeln.

Höhere Genauigkeit bei Bewegungen: Reduziertes Trägheitsmoment der Serie ZHV

Dank des Einsatzes des hochmodernen Druckgussverfahrens konnte das Profil der Serie ZHV signifikant optimiert werden. Dies führte zu einer bemerkenswerten Reduzierung des Innenvolumens um bis zu 50 Prozent. Darüber hinaus konnte auch das Gewicht um bis zu 50 Prozent reduziert werden. Diese Verbesserungen ermöglichen es den Anwendern, wertvollen Platz zu sparen und gleichzeitig von einem geringeren Trägheitsmoment zu profitieren. Dies führt zu einer gesteigerten Genauigkeit bei beweglichen Anwendungen. Ein weiterer Vorteil der Serie ZHV ist ihre praktisch wartungsfreie Funktionalität im Vergleich zu elektrischen Kompressoren, da kein Motor regelmäßige Wartung erfordert. Dies spart den Anwendern Zeit, Kosten und hat einen positiven Einfluss auf die CO2-Bilanz.

Schneller Austausch und problemlose Integration in bestehende Systeme

Die Serie ZHV bietet eine hohe Flexibilität bei der Montage von Ausblas- und Vakuumanwendungen. Durch die verschiedenen Anschlussgewindearten und das zusätzliche Befestigungselement kann die Serie leicht an verschiedene Anwendungsfälle angepasst werden. Zudem ermöglicht der Anschluss eines Staubbeutels mit einer Filterfeinheit von 10 µm eine effektive Partikelfilterung. Ein weiterer Vorteil ist die Kompatibilität mit der Vorgängerserie ZH-X185, was einen unkomplizierten Austausch und eine schnelle Integration in bestehende Systeme ermöglicht.

Der pneumatische Volumenstromverstärker der Serie ZHV von SMC stellt eine energieeffiziente Lösung für Ausblas- und Vakuumanwendungen mit hohem Durchflussbedarf dar. Dank des Coanda-Effekts kann der Durchfluss um das 3-Fache beim Ansaugen und um das 4-Fache beim Ausblasen verstärkt werden, was zu einer effizienteren Nutzung der Druckluft führt. Die flexibel einstellbare Düsenposition ermöglicht eine präzise Anpassung an die individuellen Anforderungen. Zudem ist die Serie ZHV kompakt und wartungsfrei, was Zeit und Kosten spart.
